Die Bedeutung des richtigen Montagesystems für Flachdächer
Die Anforderungen an moderne Flachdach-Montagesysteme sind komplex und vielschichtig. Sie müssen verschiedenen Dacharten und -neigungen gerecht werden, unterschiedliche Modulformate aufnehmen können und gleichzeitig schnell und sicher zu montieren sein. Darüber hinaus spielen wirtschaftliche Faktoren wie Transport-, Lager- und Montagekosten eine immer größere Rolle im wettbewerbsintensiven Solarmarkt.
Ein optimal gewähltes Montagesystem gewährleistet nicht nur die Standsicherheit der Anlage über Jahrzehnte, sondern beeinflusst auch maßgeblich die Wirtschaftlichkeit des Gesamtprojekts. Faktoren wie Montagezeit, Materialkosten und Dachbelastung wirken sich direkt auf die Amortisationszeit der Photovoltaikanlage aus.
Unsicher, welches System für Ihr Projekt am besten geeignet ist?
Unsere Experten analysieren Ihre spezifischen Anforderungen und empfehlen das optimale Montagesystem für Ihr Flachdach-Projekt.
Vergleich der drei Hauptbefestigungsmethoden für Flachdächer
Bei der Wahl des richtigen Montagesystems für Flachdächer stehen drei grundlegende Befestigungsmethoden zur Verfügung: Aufständerungssysteme, Ballastsysteme und aerodynamische Systeme mit optimierter Windlastberechnung. Jede dieser Methoden hat spezifische Vor- und Nachteile, die je nach Projektanforderungen abgewogen werden müssen.
1. Aufständerungssysteme
Aufständerungssysteme bieten maximale Flexibilität bei der Ausrichtung und Neigung der Module. Sie ermöglichen eine optimale Ausrichtung zur Sonne und damit höhere Energieerträge. Moderne Systeme wie die von K2 oder Aerocompact bieten verschiedene Neigungswinkel (5°, 10°, 15°) und unterstützen sowohl Süd- als auch Ost-West-Ausrichtungen.
Vorteile
- Optimale Ausrichtung zur Sonne möglich
- Höhere Energieerträge durch ideale Neigungswinkel
- Bessere Selbstreinigung der Module durch Regenwasser
- Gute Hinterlüftung der Module
- Geringere Schneelasten durch Abrutscheffekt
Nachteile
- Höhere Windlasten durch größere Angriffsfläche
- Meist höherer Ballastbedarf
- Höhere Materialkosten
- Längere Montagezeit
- Größerer Transportaufwand
Aufständerungssysteme eignen sich besonders für Projekte, bei denen der Energieertrag maximiert werden soll und ausreichend Dachlastreserven vorhanden sind. Die Systeme von K2 (Dome 6) und Aerocompact (SN2) bieten hier unterschiedliche Lösungsansätze mit spezifischen Vor- und Nachteilen bei Gewicht, Montageaufwand und Kosten.
2. Ballastsysteme
Ballastsysteme kommen ohne Dachdurchdringung aus und werden durch zusätzliches Gewicht (meist Betonplatten oder Kies) gegen Windlasten gesichert. Sie sind besonders für Dächer mit geringer Neigung und ausreichender Traglast geeignet. Die Ballastierung wird anhand von Windlastberechnungen projektspezifisch ermittelt.
Vorteile
- Keine Dachdurchdringung erforderlich
- Einfache und schnelle Montage
- Geringere Materialkosten für die Unterkonstruktion
- Flexibilität bei der Modulanordnung
- Keine Beeinträchtigung der Dachgarantie
Nachteile
- Hohe Dachlasten durch Ballastierung
- Logistischer Aufwand für Ballastmaterial
- Begrenzte Neigungswinkel möglich
- Nicht für alle Dachtypen geeignet
- Regelmäßige Kontrolle der Ballastierung notwendig
Die Gewichtsberechnung für Ballastsysteme erfolgt auf Basis der Windlastberechnung nach DIN EN 1991-1-4 und berücksichtigt Faktoren wie Gebäudehöhe, Standort, Geländekategorie und Modulanordnung. Moderne Planungstools wie der PV Manager von IBC SOLAR oder die K2 Base App ermöglichen präzise Ballastberechnungen und liefern detaillierte Ballastierungspläne.
| Systemtyp | Durchschnittlicher Ballastbedarf (kg/m²) | Maximale Dachlast (kg/m²) | Geeignete Dachtypen |
| Aerodynamisches System (10°) | 40-80 | 110-150 | Foliendach, Bitumendach |
| Standardsystem Süd (15°) | 80-120 | 150-190 | Betondach, Kies-/Schotterdach |
| Ost-West-System (10°) | 30-60 | 100-130 | Alle Flachdachtypen |
3. Windlastberechnung und aerodynamische Systeme
Die Windlastberechnung ist ein entscheidender Faktor bei der Auslegung von Flachdach-Montagesystemen. Moderne aerodynamische Systeme nutzen die Erkenntnisse aus Windkanalversuchen, um die Windlasten zu reduzieren und damit den Ballastbedarf zu minimieren. Diese Systeme kombinieren die Vorteile von Aufständerungs- und Ballastsystemen.
Die Windlastberechnung erfolgt nach den aktuellen Normen DIN EN 1991-1-4 und berücksichtigt standortspezifische Faktoren wie:
- Windzone (1-4 in Deutschland)
- Geländekategorie (I-IV)
- Gebäudehöhe
- Dachform und -neigung
- Position der Module auf dem Dach (Rand- und Eckbereiche)
- Modulanordnung und -ausrichtung
Aerodynamische Systeme wie IBC AeroFix oder Electraplan EASYFLAT nutzen spezielle Windleitbleche und optimierte Modulanordnungen, um die Windlasten zu reduzieren. Dadurch kann der Ballastbedarf um bis zu 70% gegenüber konventionellen Systemen gesenkt werden.
Technische Anforderungen und Normen für 2026
Die technischen Anforderungen an Flachdach-Montagesysteme werden kontinuierlich weiterentwickelt. Für 2026 sind folgende Normen und Anforderungen besonders relevant:
Statische Anforderungen
- Bemessung nach Eurocode (DIN EN 1990)
- Windlastberechnung nach DIN EN 1991-1-4
- Schneelastberechnung nach DIN EN 1991-1-3
- DIBt-Zulassung für Verbindungselemente
- Nachweis der Standsicherheit für 25+ Jahre
Materialanforderungen
- Korrosionsbeständigkeit nach DIN EN ISO 9227
- UV-Beständigkeit nach DIN EN ISO 4892-2
- Temperaturbeständigkeit -40°C bis +85°C
- Recyclingfähigkeit gemäß WEEE-Richtlinie
- CO₂-Fußabdruck-Nachweis nach ISO 14067
Besonders hervorzuheben ist die neue Anforderung an die Nachhaltigkeit der Montagesysteme. Ab 2025 müssen Hersteller den CO₂-Fußabdruck ihrer Produkte nachweisen und Recyclingkonzepte vorlegen. Dies betrifft sowohl die Materialauswahl als auch die Produktionsverfahren und Transportwege.
Wichtig: Ab 2025 gilt die überarbeitete DIN EN 1991-1-4, die höhere Anforderungen an die Windlastberechnung stellt. Besonders für exponierte Standorte und höhere Gebäude sind detailliertere Nachweise erforderlich.
Wirtschaftlichkeitsvergleich der verschiedenen Systeme
Die Wirtschaftlichkeit eines Flachdach-Montagesystems wird durch verschiedene Faktoren beeinflusst: Materialkosten, Montageaufwand, Ballastbedarf und Langlebigkeit. Eine Gesamtkostenbetrachtung (TCO – Total Cost of Ownership) über die Lebensdauer der Anlage ist entscheidend für die Systemauswahl.
| Kostenposition | Aufständerungssystem (€/kWp) | Ballastsystem (€/kWp) | Aerodynamisches System (€/kWp) |
| Materialkosten Unterkonstruktion | 70-90 | 50-70 | 60-80 |
| Ballastkosten | 15-25 | 10-20 | 5-15 |
| Montagekosten | 40-60 | 30-45 | 25-40 |
| Wartungskosten (25 Jahre) | 15-25 | 20-30 | 10-20 |
| Gesamtkosten | 140-200 | 110-165 | 100-155 |
Der Vergleich zeigt, dass aerodynamische Systeme trotz höherer Initialkosten gegenüber einfachen Ballastsystemen über die Lebensdauer wirtschaftlicher sein können. Dies resultiert aus dem geringeren Ballastbedarf, kürzeren Montagezeiten und niedrigeren Wartungskosten.
„Die Wirtschaftlichkeit eines Montagesystems bemisst sich nicht allein an den Anschaffungskosten, sondern an der Gesamtperformance über die Lebensdauer der Anlage. Aerodynamische Systeme mit optimierter Windlastberechnung bieten hier oft die beste Gesamtbilanz.“
Installationsaufwand und Wartungsaspekte

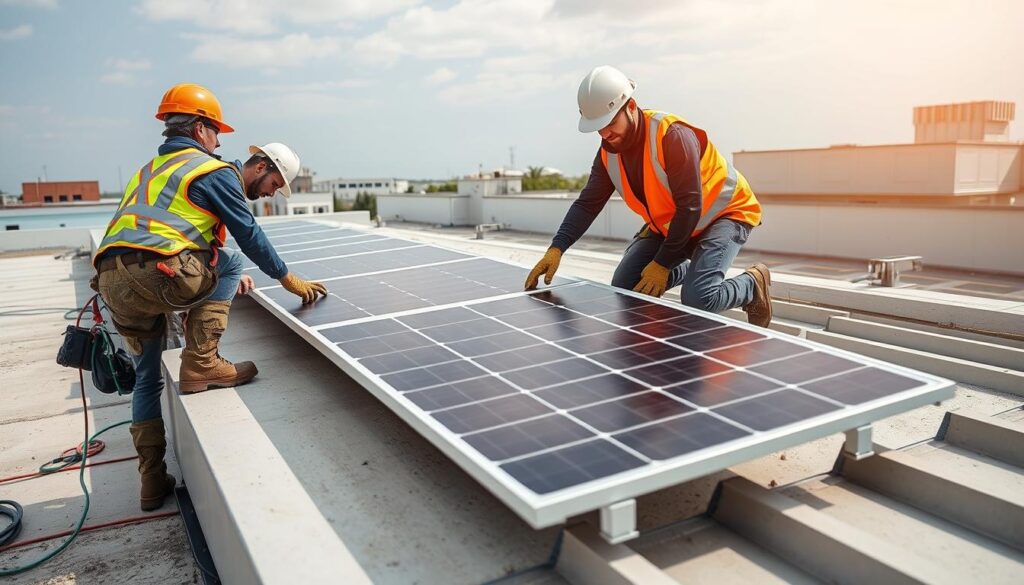

Der Installationsaufwand variiert je nach Montagesystem erheblich und hat direkten Einfluss auf die Projektkosten. Moderne Systeme setzen auf vormontierte Komponenten und werkzeuglose Verbindungen, um die Montagezeit zu reduzieren.
Aufständerungssysteme
- Montagezeit: 15-20 Min/kWp
- Benötigte Personen: 2-3
- Spezialwerkzeug: teilweise
- Vormontierte Komponenten: je nach Hersteller
- Wartungsintervall: alle 2 Jahre
Ballastsysteme
- Montagezeit: 12-18 Min/kWp
- Benötigte Personen: 2
- Spezialwerkzeug: nein
- Vormontierte Komponenten: teilweise
- Wartungsintervall: jährlich
Aerodynamische Systeme
- Montagezeit: 10-15 Min/kWp
- Benötigte Personen: 2
- Spezialwerkzeug: nein
- Vormontierte Komponenten: ja
- Wartungsintervall: alle 2-3 Jahre
Bei der Wartung sind insbesondere die Kontrolle der Ballastierung, die Überprüfung der Verbindungselemente und die Reinigung der Entwässerungswege wichtig. Aerodynamische Systeme mit geringerem Ballastbedarf erfordern in der Regel weniger Wartungsaufwand als konventionelle Ballastsysteme.
Praxistipp: Dokumentieren Sie die Ballastierung fotografisch während der Installation. Dies erleichtert spätere Wartungsarbeiten und dient als Nachweis für die korrekte Ausführung gemäß Planungsvorgaben.
Praxisbeispiele und Anwendungsfälle

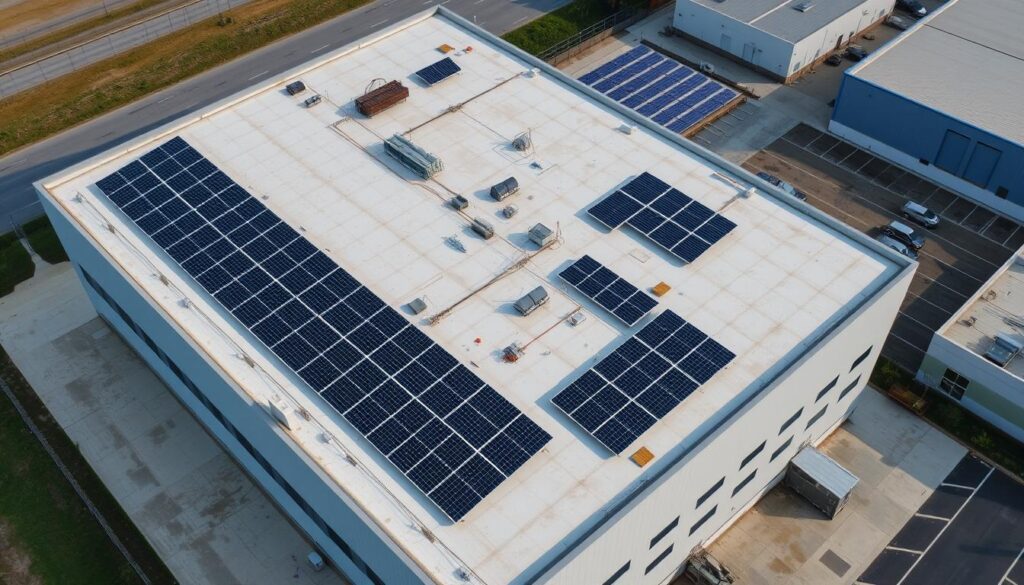

Die Wahl des optimalen Montagesystems hängt stark von den spezifischen Projektanforderungen ab. Anhand von drei Praxisbeispielen werden die Entscheidungskriterien verdeutlicht:
Fallbeispiel 1: Logistikzentrum mit hoher Dachlastreserve
Projektdaten:
- Dachfläche: 10.000 m²
- Dachlastreserve: 180 kg/m²
- Anlagenleistung: 1,2 MWp
- Standort: Windzone 2
- Gebäudehöhe: 12 m
Gewähltes System: Aufständerungssystem mit 15° Neigung und Südausrichtung
Begründung: Die hohe Dachlastreserve ermöglicht die Nutzung eines Aufständerungssystems mit optimaler Ausrichtung zur Sonne. Dadurch konnte der Energieertrag um 8% gegenüber einem flacheren System gesteigert werden. Die höheren Initialkosten amortisieren sich durch den Mehrertrag innerhalb von 4 Jahren.
Fallbeispiel 2: Bürogebäude mit begrenzter Dachlastreserve
Projektdaten:
- Dachfläche: 1.500 m²
- Dachlastreserve: 70 kg/m²
- Anlagenleistung: 180 kWp
- Standort: Windzone 1
- Gebäudehöhe: 18 m
Gewähltes System: Aerodynamisches System mit 10° Neigung und Ost-West-Ausrichtung
Begründung: Die begrenzte Dachlastreserve erforderte ein System mit minimalem Ballastbedarf. Das aerodynamische Ost-West-System verteilt die Last gleichmäßig und reduziert die Windlasten durch gegenseitige Abschattung. Zudem passt die Ost-West-Ausrichtung optimal zum Verbrauchsprofil des Bürogebäudes.
Fallbeispiel 3: Industriehalle mit Foliendach
Projektdaten:
- Dachfläche: 5.000 m²
- Dachlastreserve: 110 kg/m²
- Anlagenleistung: 600 kWp
- Standort: Windzone 3
- Gebäudehöhe: 8 m
Gewähltes System: Ballastsystem mit speziellen Bautenschutzmatten und 5° Neigung
Begründung: Das empfindliche Foliendach erforderte besondere Aufmerksamkeit beim Bautenschutz. Das gewählte System verteilt die Lasten großflächig und minimiert punktuelle Belastungen. Trotz der höheren Windzone konnte durch aerodynamische Optimierung der Ballastbedarf in einem akzeptablen Rahmen gehalten werden.
Zukunftsentwicklungen und Trends im Bereich Flachdach-Montage
Die Entwicklung von Flachdach-Montagesystemen schreitet kontinuierlich voran. Für die kommenden Jahre zeichnen sich folgende Trends ab:
Leichtbauweise
Neue Materialien wie carbonfaserverstärkte Kunststoffe und hochfeste Aluminiumlegierungen ermöglichen leichtere Konstruktionen bei gleicher Stabilität. Dadurch sinkt das Eigengewicht der Systeme, was besonders bei Dächern mit geringer Lastreserve vorteilhaft ist.
Digitalisierung
Integrierte Sensoren überwachen kontinuierlich die Stabilität und Ballastierung der Anlage. Abweichungen werden frühzeitig erkannt und gemeldet. Digitale Zwillinge ermöglichen präzise Simulationen und optimierte Wartungsintervalle.
Nachhaltigkeit
Recyclingfähige Materialien und CO₂-neutrale Produktionsprozesse gewinnen an Bedeutung. Hersteller setzen verstärkt auf Kreislaufwirtschaft und dokumentieren den ökologischen Fußabdruck ihrer Produkte.
Besonders vielversprechend sind hybride Montagesysteme, die die Vorteile verschiedener Befestigungsmethoden kombinieren. Diese Systeme passen sich automatisch an die lokalen Gegebenheiten an und optimieren kontinuierlich die Balance zwischen Stabilität, Gewicht und Kosten.
Ausblick 2026: Die überarbeitete DIN EN 1991-1-4 wird höhere Anforderungen an die Windlastberechnung stellen. Gleichzeitig werden neue Materialien und Konstruktionsmethoden die Effizienz und Wirtschaftlichkeit der Systeme weiter verbessern.
Fazit: Die richtige Wahl für Ihr Flachdach-Projekt
Die Wahl des optimalen Flachdach-Montagesystems ist ein komplexer Entscheidungsprozess, der zahlreiche Faktoren berücksichtigen muss. Aufständerungssysteme bieten maximale Energieerträge, erfordern jedoch mehr Ballast und verursachen höhere Kosten. Ballastsysteme sind kostengünstig und einfach zu montieren, belasten jedoch das Dach stärker. Aerodynamische Systeme mit optimierter Windlastberechnung bieten oft den besten Kompromiss aus Stabilität, Gewicht und Wirtschaftlichkeit.
Für eine fundierte Entscheidung sind detaillierte Analysen der Dachkonstruktion, der lokalen Windlasten und der wirtschaftlichen Rahmenbedingungen unerlässlich. Moderne Planungstools und spezialisierte Fachplaner unterstützen bei der Auswahl des optimalen Systems für jedes spezifische Projekt.
Mit Blick auf die Anforderungen für 2026 gewinnen neben den technischen Aspekten auch Nachhaltigkeit und Digitalisierung zunehmend an Bedeutung. Wer heute in ein modernes Flachdach-Montagesystem investiert, sollte diese Zukunftstrends bereits berücksichtigen.
Lassen Sie sich von unseren Experten beraten
Wir analysieren Ihre spezifischen Anforderungen und empfehlen das optimale Montagesystem für Ihr Flachdach-Projekt.
Häufig gestellte Fragen zu Flachdach-Montagesystemen
Welches Montagesystem eignet sich am besten für Dächer mit geringer Lastreserve?
Für Dächer mit geringer Lastreserve empfehlen sich aerodynamische Systeme mit optimierter Windlastberechnung. Diese Systeme minimieren den Ballastbedarf durch spezielle Windleitbleche und aerodynamische Formgebung. Auch Ost-West-Systeme sind vorteilhaft, da sie sich gegenseitig stabilisieren und weniger Ballast benötigen als nach Süden ausgerichtete Systeme.
Wie wird die Ballastierung bei Flachdach-Montagesystemen berechnet?
Die Ballastierung wird anhand der Windlastberechnung nach DIN EN 1991-1-4 ermittelt. Dabei werden Faktoren wie Windzone, Geländekategorie, Gebäudehöhe, Position auf dem Dach und Modulanordnung berücksichtigt. Moderne Planungstools wie der PV Manager oder die K2 Base App führen diese Berechnungen automatisch durch und erstellen detaillierte Ballastierungspläne.
Welche Wartungsintervalle sind für Flachdach-Montagesysteme empfehlenswert?
Empfehlenswert ist eine jährliche Sichtprüfung, bei der insbesondere die Ballastierung, die Verbindungselemente und die Entwässerungswege kontrolliert werden. Nach extremen Wetterereignissen sollte eine zusätzliche Kontrolle erfolgen. Aerodynamische Systeme mit geringerem Ballastbedarf erfordern in der Regel weniger Wartungsaufwand als konventionelle Ballastsysteme.
