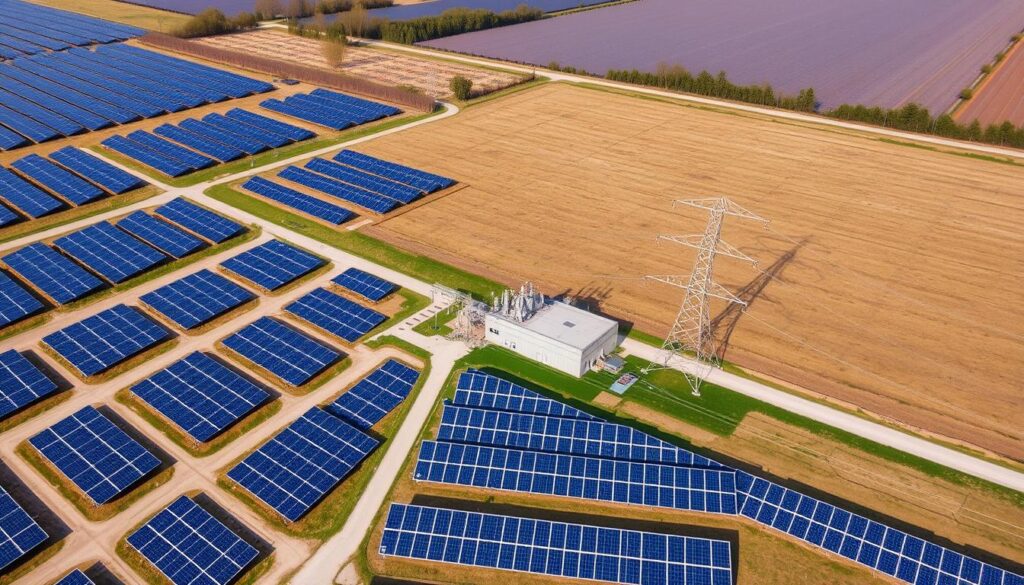

Die Bedeutung der Netzanschlussplanung bei großen PV-Anlagen
Der Netzanschluss ist ein zentraler Punkt beim Solarpark Planen und stellt häufig eine der größten Herausforderungen dar. Bereits in der frühen Planungsphase sollte die Netzkapazität mit dem zuständigen Netzbetreiber abgeklärt werden, da sie die Wirtschaftlichkeit des Projekts erheblich beeinflusst.
Obwohl das EEG grundsätzlich den Netzanschluss für erneuerbare Energien garantiert, gerät dieses Prinzip durch den stark zunehmenden Ausbau neuer Projekte an seine Grenzen. Der Netzanschluss für größere Solarparks ist daher oft ein komplexer Prozess mit zahlreichen technischen und administrativen Hürden.
Die frühzeitige und sorgfältige Planung des Netzanschlusses ist entscheidend für den Erfolg eines PV-Großprojekts und kann erhebliche Zeit- und Kosteneinsparungen bedeuten.
Eine professionelle Netzanschlussplanung berücksichtigt nicht nur die technischen Aspekte, sondern auch die spezifischen Anforderungen des jeweiligen Netzbetreibers an die einzureichenden Unterlagen. Dies vermeidet Verzögerungen im Genehmigungsprozess und stellt sicher, dass alle relevanten Faktoren von Anfang an berücksichtigt werden.
Überblick über den Genehmigungsprozess bei Netzbetreibern
Der Genehmigungsprozess für den Netzanschluss großer PV-Anlagen folgt einem strukturierten Ablauf, der je nach Netzbetreiber leicht variieren kann. Grundsätzlich lässt sich der Prozess in mehrere Phasen unterteilen:
- Unverbindliche Netzauskunft: Anfrage beim zuständigen Netzbetreiber zur grundsätzlichen Verfügbarkeit von Netzkapazitäten. Hierfür haben Netzbetreiber bis zu acht Wochen Zeit – in der Praxis kann dies jedoch mehrere Monate dauern.
- Reservierungsverfahren: Nach der Netzauskunft folgt das Reservierungsverfahren, das jeder Netzbetreiber individuell regelt. Hier wird die Netzkapazität für Ihr Projekt vorläufig gesichert.
- Einreichung der vollständigen Planungsunterlagen: Alle technischen Daten, Pläne und Nachweise werden dem Netzbetreiber zur Prüfung vorgelegt.
- Technische Prüfung: Der Netzbetreiber prüft die Unterlagen auf Vollständigkeit und technische Machbarkeit.
- Netzverträglichkeitsprüfung: Analyse der Auswirkungen der Anlage auf das bestehende Stromnetz.
- Angebotserstellung: Bei positiver Prüfung erstellt der Netzbetreiber ein Angebot für den Netzanschluss.
- Vertragsabschluss: Nach Annahme des Angebots wird ein Netzanschlussvertrag geschlossen.
- Bau und Inbetriebnahme: Umsetzung des Netzanschlusses und Inbetriebnahme der PV-Anlage.
Wichtig: Die Bearbeitungszeit für den gesamten Prozess kann je nach Netzbetreiber, Komplexität des Projekts und aktueller Auslastung zwischen 6 und 18 Monaten liegen. Eine frühzeitige Planung ist daher unerlässlich.
Erforderliche Unterlagen für den Netzanschluss großer PV-Anlagen
Netzbetreiber verlangen eine Vielzahl von Dokumenten, um die technische Machbarkeit und Netzverträglichkeit einer PV-Großanlage zu prüfen. Die folgenden Unterlagen sind standardmäßig erforderlich:
Technische Unterlagen
- Datenblätter der PV-Module: Technische Spezifikationen, Leistungsdaten, Zertifikate
- Datenblätter der Wechselrichter: Technische Spezifikationen, Wirkungsgrade, Netzanschlussparameter
- Einlinien-Schaltplan: Detaillierte Darstellung der elektrischen Anlage vom Generator bis zum Netzanschlusspunkt
- Übersichtsschaltplan: Gesamtübersicht der elektrischen Anlage mit allen relevanten Komponenten
- Anlagenzertifikate: Nachweis der Einhaltung technischer Richtlinien (z.B. VDE-AR-N 4110/4120)
- Konformitätserklärungen: Bestätigung der Einhaltung relevanter Normen und Richtlinien
- Technische Beschreibung der Anlage: Detaillierte Beschreibung der Anlagenkonzeption und -komponenten
- Spezifikationen der Messeinrichtungen: Daten zu Zählern und Messgeräten
Planungsunterlagen
- Lageplan: Maßstabsgetreue Darstellung des Anlagenstandorts mit Netzanschlusspunkt
- Anlagenlayout: Detaillierte Anordnung der Module, Wechselrichter und weiterer Komponenten
- Trassenplan: Verlauf der Kabeltrassen vom Anlagenstandort zum Netzanschlusspunkt
- Standortplan der Übergabestation: Genaue Position und Ausführung der Übergabestation
- Bauzeichnungen: Detailpläne für bauliche Maßnahmen (Fundamente, Kabelschächte, etc.)
- Zeitplan: Geplanter Ablauf der Errichtung und Inbetriebnahme
Rechtliche Dokumente
- Grundstücksnachweise: Eigentumsnachweis oder Pachtvertrag für die Anlagenfläche
- Baugenehmigung: Nachweis der baurechtlichen Zulässigkeit der PV-Anlage
- Wegerechte: Genehmigungen für die Nutzung von Wegen und Grundstücken für Kabeltrassen
- Umweltgutachten: Je nach Standort erforderliche Umweltverträglichkeitsprüfungen
- Anmeldung im Marktstammdatenregister: Nachweis der Registrierung bei der Bundesnetzagentur
- Vollmachten: Bei Vertretung durch Dritte (z.B. Planungsbüros)
Elektrotechnische Berechnungen und Netzverträglichkeitsnachweise
- Kurzschlussberechnung: Nachweis der Kurzschlussfestigkeit und Schutzkoordination
- Lastflussberechnung: Analyse der Auswirkungen auf Spannungshaltung und Betriebsmittelauslastung
- Oberschwingungsanalyse: Nachweis der Einhaltung von Grenzwerten für Netzrückwirkungen
- Schutzkonzept: Detaillierte Beschreibung der Schutzeinrichtungen und -einstellungen
- Blindleistungskonzept: Nachweis der Einhaltung der Blindleistungsanforderungen
- Dynamisches Anlagenverhalten: Simulation des Verhaltens bei Netzstörungen
- Inselbetriebsschutz: Nachweis der sicheren Trennung bei Netzausfall
Unsicher bei der Zusammenstellung der Netzanschluss-Unterlagen?
Wir prüfen Ihre Dokumente auf Vollständigkeit und Konformität mit den Anforderungen Ihres Netzbetreibers. Vermeiden Sie Verzögerungen und nutzen Sie unsere Expertise für einen reibungslosen Genehmigungsprozess.
Praktische Tipps zur Vorbereitung und Zusammenstellung der Dokumente
Die sorgfältige Vorbereitung und strukturierte Zusammenstellung der Unterlagen kann den Genehmigungsprozess erheblich beschleunigen. Beachten Sie folgende Tipps:
Vor der Einreichung
- Frühzeitige Kontaktaufnahme: Nehmen Sie so früh wie möglich Kontakt mit dem Netzbetreiber auf, um spezifische Anforderungen zu klären.
- Vorgespräch führen: Ein persönliches Gespräch mit dem zuständigen Sachbearbeiter kann wertvolle Hinweise liefern.
- Checkliste erstellen: Erstellen Sie eine detaillierte Checkliste aller erforderlichen Unterlagen basierend auf den Vorgaben des Netzbetreibers.
- Vorlagen nutzen: Viele Netzbetreiber stellen Vorlagen für bestimmte Dokumente zur Verfügung – nutzen Sie diese.
- Fachexperten einbinden: Ziehen Sie frühzeitig Elektroingenieure und Planungsbüros mit Erfahrung im Bereich Netzanschluss hinzu.
Bei der Zusammenstellung
- Einheitliches Format: Achten Sie auf ein einheitliches Format und klare Strukturierung aller Dokumente.
- Digitale und physische Kopien: Bereiten Sie sowohl digitale als auch physische Kopien aller Unterlagen vor.
- Eindeutige Bezeichnung: Verwenden Sie eindeutige Dateinamen und Dokumententitel.
- Aktualität prüfen: Stellen Sie sicher, dass alle technischen Daten und Pläne aktuell sind.
- Vollständigkeitsprüfung: Führen Sie eine abschließende Prüfung auf Vollständigkeit und Konsistenz durch.
Tipp: Erstellen Sie ein Begleitschreiben, das einen Überblick über alle eingereichten Dokumente gibt und die wichtigsten Eckdaten des Projekts zusammenfasst. Dies erleichtert dem Netzbetreiber die Orientierung und beschleunigt die Bearbeitung.
Häufige Fehler und wie man diese bei der Einreichung vermeidet
Bei der Einreichung von Netzanschlussunterlagen für große PV-Anlagen treten immer wieder typische Fehler auf, die zu Verzögerungen im Genehmigungsprozess führen können. Kennen Sie die häufigsten Fallstricke und vermeiden Sie diese:
Häufige Fehler
- Unvollständige Unterlagen: Fehlende Dokumente oder unvollständige Angaben in den eingereichten Unterlagen
- Widersprüchliche Angaben: Inkonsistente Daten in verschiedenen Dokumenten (z.B. unterschiedliche Anlagenleistungen)
- Veraltete Vorlagen: Verwendung nicht mehr aktueller Formulare oder Vorlagen
- Fehlende Berechnungen: Unzureichende oder fehlende Netzverträglichkeitsnachweise
- Mangelhafte Schaltpläne: Unklare oder fehlerhafte Darstellung der elektrischen Anlage
- Unberücksichtigte lokale Anforderungen: Nichtbeachtung spezifischer Vorgaben des jeweiligen Netzbetreibers
- Fehlende Unterschriften/Stempel: Nicht ordnungsgemäß autorisierte Dokumente
Lösungsansätze
- Checkliste verwenden: Systematische Prüfung aller erforderlichen Unterlagen vor Einreichung
- Vier-Augen-Prinzip: Kontrolle aller Dokumente durch eine zweite Fachperson
- Aktuelle Vorlagen: Direkte Anfrage beim Netzbetreiber nach den aktuellsten Formularen
- Fachgerechte Berechnungen: Beauftragung spezialisierter Ingenieurbüros für komplexe Nachweise
- Professionelle Planzeichnungen: Erstellung normgerechter Schaltpläne durch Fachplaner
- Netzbetreiber-Vorgespräch: Klärung spezifischer Anforderungen im Vorfeld
- Vollständigkeitsprüfung: Finale Kontrolle aller formalen Aspekte vor Einreichung
Achtung: Besonders kritisch sind fehlerhafte Angaben zur Anlagenleistung und zum Netzanschlusspunkt. Diese können zu grundlegenden Neuplanungen führen und den Prozess erheblich verzögern.
Zeitrahmen und typische Bearbeitungsdauer der Netzbetreiber
Die Bearbeitungsdauer für Netzanschlussanfragen variiert je nach Netzbetreiber, Komplexität des Projekts und aktueller Auslastung. Ein realistischer Zeitplan ist entscheidend für die erfolgreiche Projektplanung.
Typische Bearbeitungszeiten
| Prozessschritt | Typische Dauer | Einflussfaktoren | Optimierungspotenzial |
| Unverbindliche Netzauskunft | 4-12 Wochen | Auslastung des Netzbetreibers, Komplexität des Netzes | Frühzeitige Anfrage, vollständige Erstinformationen |
| Reservierungsverfahren | 2-8 Wochen | Verfügbare Netzkapazität, Anzahl konkurrierender Projekte | Schnelle Reaktion auf Rückfragen, Vorlage aller erforderlichen Nachweise |
| Prüfung der technischen Unterlagen | 6-16 Wochen | Vollständigkeit der Unterlagen, Komplexität der Anlage | Sorgfältige Vorbereitung, Vorabklärung kritischer Punkte |
| Netzverträglichkeitsprüfung | 8-20 Wochen | Netzauslastung, erforderliche Netzberechnungen | Vorlage eigener Berechnungen, regelmäßige Nachfrage |
| Angebotserstellung | 4-8 Wochen | Umfang der erforderlichen Netzausbaumaßnahmen | Klare Kommunikation, zeitnahe Entscheidungen |
| Vertragsabschluss bis Baubeginn | 4-12 Wochen | Vertragsverhandlungen, interne Prozesse | Rechtliche Vorprüfung, schnelle Vertragsunterzeichnung |
| Realisierung des Netzanschlusses | 12-52 Wochen | Lieferzeiten für Komponenten, Umfang der Baumaßnahmen | Frühzeitige Materialbestellung, enge Abstimmung mit Netzbetreiber |
Gesamtdauer: Von der ersten Anfrage bis zur Inbetriebnahme des Netzanschlusses sollten Sie mit einer Gesamtdauer von 12-24 Monaten rechnen. Besonders die Lieferzeiten für Netzanschlusstechnik haben sich in den letzten Jahren deutlich verlängert – von früher 8-12 Wochen auf heute 20-40 Wochen.
Tipps zur Beschleunigung des Prozesses
- Persönlicher Kontakt: Pflegen Sie einen regelmäßigen persönlichen Kontakt zum zuständigen Sachbearbeiter.
- Statusabfragen: Fragen Sie in angemessenen Abständen nach dem Bearbeitungsstand.
- Schnelle Reaktion: Beantworten Sie Rückfragen des Netzbetreibers umgehend und vollständig.
- Parallele Prozesse: Nutzen Sie Wartezeiten für andere Projektschritte (z.B. Modulbestellung, Bauplanung).
- Professionelle Unterstützung: Beauftragen Sie erfahrene Fachplaner mit der Koordination des Netzanschlussprozesses.
Rechtliche Rahmenbedingungen und Normen
Der Netzanschluss großer PV-Anlagen unterliegt zahlreichen gesetzlichen Vorgaben und technischen Normen, die bei der Planung und Dokumentation berücksichtigt werden müssen.
Gesetzliche Grundlagen
- Erneuerbare-Energien-Gesetz (EEG): Regelt die vorrangige Einspeisung und Vergütung von Strom aus erneuerbaren Energien.
- Energiewirtschaftsgesetz (EnWG): Definiert die grundlegenden Regeln für den Netzzugang und die Netznutzung.
- Niederspannungsanschlussverordnung (NAV): Regelt die Bedingungen für den Anschluss an das Niederspannungsnetz.
- Stromnetzzugangsverordnung (StromNZV): Legt die Bedingungen für den Zugang zu den Elektrizitätsversorgungsnetzen fest.
Technische Anschlussregeln und Normen
- VDE-AR-N 4105: Technische Mindestanforderungen für den Anschluss an das Niederspannungsnetz (bis 135 kW).
- VDE-AR-N 4110: Technische Anschlussregeln für den Anschluss an das Mittelspannungsnetz (bis 60 MW).
- VDE-AR-N 4120: Technische Anschlussregeln für den Anschluss an das Hochspannungsnetz.
- VDE-AR-N 4130: Technische Anschlussregeln für den Anschluss an das Höchstspannungsnetz.
- DIN VDE 0100-712: Errichtung von Niederspannungsanlagen – Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – Photovoltaik(PV)-Stromversorgungssysteme.
- DIN EN 62446: Netzgekoppelte Photovoltaik-Systeme – Mindestanforderungen an Systemdokumentation, Inbetriebnahmeprüfung und wiederkehrende Prüfungen.
Die technischen Anschlussregeln (TAR) definieren die Anforderungen an Erzeugungsanlagen bezüglich ihres Verhaltens am Netz und sind für die Planung und den Betrieb von PV-Großanlagen verbindlich.
Spezifische Anforderungen an große PV-Anlagen
- Netzrückwirkungen: Einhaltung von Grenzwerten für Spannungsänderungen, Flicker und Oberschwingungen.
- Blindleistungsbereitstellung: Fähigkeit zur Bereitstellung von Blindleistung gemäß den Vorgaben des Netzbetreibers.
- Verhalten bei Netzstörungen: Fähigkeit zum Durchfahren von Spannungseinbrüchen (Fault-Ride-Through).
- Wirkleistungsregelung: Möglichkeit zur Reduzierung der Wirkleistungseinspeisung auf Anforderung des Netzbetreibers.
- Kommunikationstechnik: Bereitstellung von Schnittstellen für die Fernsteuerung durch den Netzbetreiber.
- Schutzkonzept: Implementierung eines mit dem Netzbetreiber abgestimmten Schutzkonzepts.
Hinweis: Die technischen Anforderungen werden regelmäßig aktualisiert und an die Entwicklung des Energiesystems angepasst. Stellen Sie sicher, dass Sie stets die aktuellsten Versionen der relevanten Normen und Richtlinien berücksichtigen.
Fazit: Professionelle Planung spart Zeit und Kosten
Die Planung des Netzanschlusses für große PV-Anlagen ist ein komplexer Prozess, der fundiertes Fachwissen und eine sorgfältige Vorbereitung erfordert. Eine professionelle Herangehensweise kann erhebliche Zeit- und Kostenvorteile bringen und trägt maßgeblich zum Erfolg des Gesamtprojekts bei.
Die Zusammenstellung vollständiger und korrekter Unterlagen für den Netzbetreiber ist dabei ein entscheidender Faktor. Durch die Beachtung der in diesem Leitfaden vorgestellten Anforderungen und Tipps können Sie den Genehmigungsprozess optimieren und Verzögerungen vermeiden.
Besonders bei größeren Projekten empfiehlt sich die Zusammenarbeit mit erfahrenen Fachplanern und Ingenieurbüros, die mit den spezifischen Anforderungen der Netzbetreiber vertraut sind und über das notwendige technische Know-how verfügen.
Professionelle Unterstützung für Ihren Netzanschluss
Nutzen Sie unsere langjährige Erfahrung in der Planung und Realisierung von Netzanschlüssen für PV-Großanlagen. Wir begleiten Sie von der ersten Anfrage bis zur erfolgreichen Inbetriebnahme und stellen sicher, dass alle Unterlagen vollständig und korrekt eingereicht werden.
Häufig gestellte Fragen zum Netzanschluss großer PV-Anlagen
Wie lange dauert der gesamte Netzanschlussprozess für eine große PV-Anlage?
Der gesamte Prozess von der ersten Anfrage bis zur Inbetriebnahme des Netzanschlusses dauert typischerweise zwischen 12 und 24 Monaten. Die genaue Dauer hängt von verschiedenen Faktoren ab, wie der Komplexität des Projekts, der Auslastung des Netzbetreibers und der Vollständigkeit der eingereichten Unterlagen. Besonders die Lieferzeiten für Netzanschlusstechnik haben sich in den letzten Jahren deutlich verlängert und liegen aktuell bei 20 bis 40 Wochen.
Welche Kosten entstehen für den Netzanschluss einer großen PV-Anlage?
Die Kosten für den Netzanschluss variieren stark je nach Anlagengröße, Entfernung zum Netzverknüpfungspunkt und erforderlichen Netzausbaumaßnahmen. Sie können zwischen 50.000 Euro für einfache Anschlüsse an das Mittelspannungsnetz bis zu mehreren Millionen Euro für komplexe Anschlüsse an das Hochspannungsnetz betragen. Zu den Kosten gehören unter anderem die Errichtung der Übergabestation, Kabeltrassen, Transformatoren und gegebenenfalls notwendige Netzausbaumaßnahmen.
Kann der Netzbetreiber den Anschluss einer PV-Großanlage verweigern?
Grundsätzlich sind Netzbetreiber nach dem EEG verpflichtet, Anlagen zur Erzeugung von Strom aus erneuerbaren Energien vorrangig anzuschließen. Eine Verweigerung ist nur in begründeten Ausnahmefällen möglich, etwa wenn die technischen Voraussetzungen nicht erfüllt sind oder wenn der Anschluss wirtschaftlich unzumutbar wäre. In der Praxis kann es jedoch zu Verzögerungen kommen, wenn die Netzkapazität nicht ausreicht und Netzausbaumaßnahmen erforderlich sind.
Welche Rolle spielt der wirtschaftlich günstigste Netzverknüpfungspunkt?
Der wirtschaftlich günstigste Netzverknüpfungspunkt ist der Punkt im Netz, an dem die Anlage mit den geringsten Gesamtkosten angeschlossen werden kann. Dieser kann sich durchaus kilometerweit vom Anlagenstandort entfernt befinden, was hohe Kosten für Kabeltrassen verursachen kann. Der Netzbetreiber ist verpflichtet, diesen Punkt zu ermitteln und anzubieten. Dabei werden sowohl die Kosten für den Anlagenbetreiber als auch die Kosten für den Netzbetreiber berücksichtigt.
Wie kann ich die Bearbeitungszeit für meinen Netzanschlussantrag verkürzen?
Um die Bearbeitungszeit zu verkürzen, sollten Sie folgende Maßnahmen ergreifen: Reichen Sie vollständige und korrekte Unterlagen ein, halten Sie engen Kontakt zum zuständigen Sachbearbeiter, reagieren Sie schnell auf Rückfragen, und ziehen Sie bei Bedarf erfahrene Fachplaner hinzu. Auch eine frühzeitige Planung und die parallele Bearbeitung verschiedener Projektschritte können den Gesamtprozess beschleunigen.
